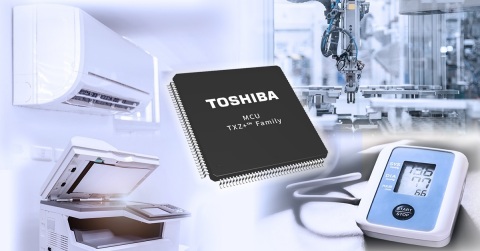

东芝发布TXZ+TM系列首批高级产品——用于电机控制的Arm Cortex-M4微控制器

发布时间：2021-07-30 11:32

东京--(美国商业资讯)--东芝电子元件及存储装置株式会社{C}{C}（Toshiba Electronic Devices & Storage Corporation，简称“东芝”）已开始量产TXZ+^TM系列首批高级产品——M4K组{C}{C}中用于电机控制的12款新产品，并将于2021年8月开始量产M4M组{C}{C}的另外10款产品。M4K和M4M两组微控制器都将采用40纳米制造工艺，均属于TXZ4A+系列{C}{C}。

此新闻稿包含多媒体内容。完整新闻稿可在以下网址查阅：https://www.businesswire.com/news/home/20210728005418/en/{C}

上述产品采用搭载FPU的Arm Cortex-M4内核，运行频率高达160MHz，并集成电机控制电路A-PMD（高级可编程电机驱动器）、32位编码器A-ENC（高级编码器）和矢量引擎A-VE+（高级矢量引擎plus）。这些产品最多可搭载三个高速、高分辨率12位模/数转换器单元，可为交流电机、无刷直流电机和各种逆变器控制提供合适的解决方案。

M4K组设备集成UART、SPI和I²C通用通信接口，而M4M组还额外提供了CAN通信接口。两组产品都具备ROM、RAM、ADC和时钟自检功能，有助于客户通过IEC60730 B类功能安全认证。两组产品均实现了低电流消耗和高功能性，同时能与现有TXZ^TM系列M4K(2)组保持良好兼容性。

相关文档、附带实际使用示例的示例软件、评估板和控制外围设备接口的驱动程序软件都将随部件一起配套提供。另外还提供开发环境，以满足与全球Arm生态系统伙伴合作时的不同需求。

新产品的主要特性

搭载FPU的高性能Arm Cortex-M4内核，最大160MHz
电机与逆变器控制功能和通信接口
可满足IEC60730 B类功能安全的自检功能

应用范围

消费级家用电器和工业设备的电机控制。
空调、洗衣机、通用逆变器、功率调节器、机器人等。

规格

系列名称/产品组		TXZ4A+系列{C}{C} / M4K组{C}{C} / M4M组{C}
CPU内核		ARM Cortex-M4 内存保护单元(MPU) 浮点单元(FPU)
最大工作频率		160MHz
内部振荡器		10MHz (+/-1%)
内部存储器	闪存（代码）	128KB/256KB
	闪存（数据）	32KB
	RAM	24KB
I/O端口		31至87
外部中断		10至20
DMA控制器(DMAC)		1个单元
计时器功能		32位计时器：6 （可用作16位计时器：12）
通信功能	UART	3到4通道
	I²C	1到2通道
	TSPI	1到2通道
	CAN	1通道（仅M4M组）
模拟功能	12位AD转换器	8到22通道输入
模拟功能	运算放大器	3通道
其他外围设备	编码器输入(A-ENC)	0到3通道
	电机控制(A-PMD)	3通道（LQFP44内1通道）
	矢量引擎(A-VE+)	1通道
系统功能	看门狗定时器(WDT)	1通道
片上调试功能		串行线（JTAG/TRACE/NBDIF可用于100引脚的产品）
工作电压		2.7至5.5V，单电压供电
封装/引脚		LQFP100（14mm x 14mm，0.5mm间距） QFP100（14mm x 20mm，0.65mm间距） LQFP80（12mm x 12mm，0.5mm间距） LQFP64（10mm x 10mm，0.5mm间距） LQFP64（14mm x 14mm，0.8mm间距） LQFP44（10mm x 10mm，0.8mm间距）（LQFP44仅适用于M4K组）
